AX系列可編程控制器

AX系列可編程控制器是面向中大型控制系統的高性能泛用型控制器。具備高級的內置功能和豐富的擴展性，高度整合多樣化的運動控制通訊總線，與驅動產品連接，為客戶提供最佳的自動化控制系統，以提高生產效率和產品質量，削減開發及維護成本。
AX系列2
AX系列1
產品描述
規格參數
經典案例

基于CODESYS平臺，支持6種標準編程語言，集成豐富運動控制功能，通過高速EtherCAT總線或脈沖實現同步控制、電子凸輪、電子齒輪、定位等高階運動控制功能。



1. 電子凸輪/電子齒輪功能

* 五次多項式凸輪曲線軌跡處理：通過指定速度、位置和加速度邊界條件，獲得連續軌跡，運動軌跡更加平滑

* 64組TP補償：對運動軌跡出現偏差的軌跡點進行位置補償，無需重新修正凸輪曲線

* 實軸和虛軸控制模式：通過虛軸簡化機械結構，提高精度和響應速度，實現多軸運動的聯動、協同或節拍



2. 定位功能

* 單軸控制：支持手動、點動、回零、PTP和速度控制模式

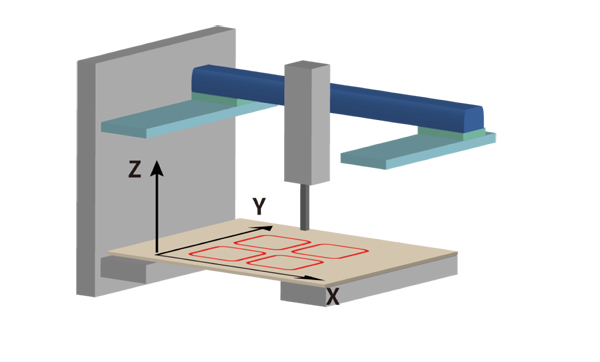

* 圓弧插補：支持平面XY/XZ/YZ任意2軸圓弧插補,采用三角函數插補法，軌跡失真控制在0.001mm以內

* 多軸直線插補：2/3/4軸直線同時運動，支持相對/絕對位置運行

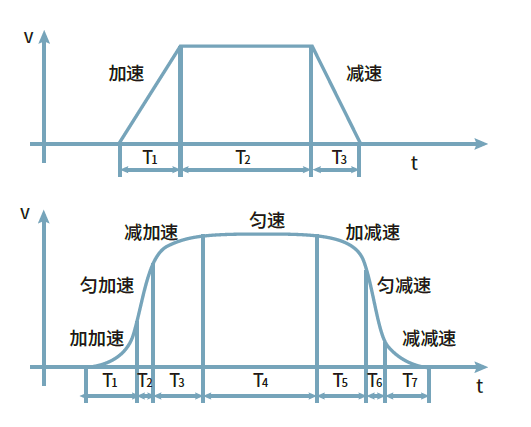

* 多類加速/減速處理：支持T型前加減速和S型前加減速



3. 大規模分布式I/O

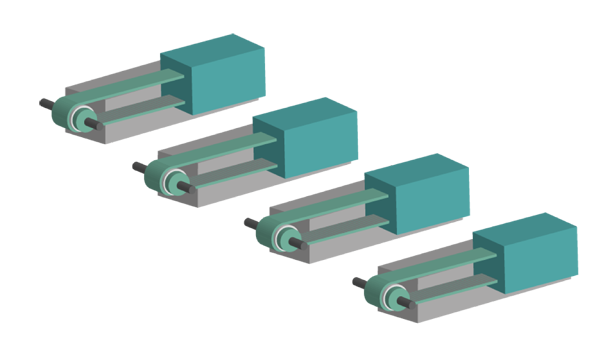

* 支持EtherCAT分布式擴展

掃二維碼用手機看
未找到相應參數組，請于后臺屬性模板中添加



CPU模塊
型號 AX70-C-1608P AX71-C-1608P
額定工作電壓 DC24V(-5%~+5%) DC24V(-5%~+5%)
存儲器
程序容量 大小 10M Word 10M Word
數量 POU定義：3000
POU實例：6000		 POU定義：3000
POU實例：6000
數據容量 8M Word 8M Word
掉電保持?jǐn)?shù)據容量 512K Bytes 512K Bytes
擴展SD卡最大容量 32G 32G
I/O
高速IO 16通道高速輸入8通道高速輸出 16通道高速輸入8通道高速輸出
本地最大擴展模塊數量 16 16
最大IO點數 本地   256點 256點
EtherCAT總線 32000點 16000點
高速輸入 支持8通道200kHz單相或A/B相高速計數，其中A/B相支持1倍頻、2倍頻和4倍頻；
高速輸入6通道支持差分輸入或單端輸入；		 支持8通道200kHz單相或A/B相高速計數，其中A/B相支持1倍頻、2倍頻和4倍頻；
高速輸入6通道支持差分輸入或單端輸入；
高速輸出 8通道200kHz高速輸出，支持4軸脈沖運動控制； 8通道200kHz高速輸出，支持4軸脈沖運動控制；
支持IO中斷 8通道高速中斷 8通道高速中斷
中斷響應時間 250us 250us
通訊網絡和接口
Ethernet RJ45*1，10/100Base-TX，支持PLC軟件下載、Modbus TCP、TCP/IP協議
EtherCAT RJ45*1，100Base-TX，兩從站距離小于100m
CANopen DB9F*1(COM2，與RS485共用)
串行通信(RS485) DB9F*2，支持Modbus RTU從站
USB Mini USB*1，PC通訊，程序下載及調試
存儲卡 Micro SD*1，用于現場軟件系統升級
PLC間連接 Ethernet/Modbus RTU
上位機連接 Ethernet/Modbus/CANopen
調制解調器連接 支持
指令周期
位操作時間 1ns
字操作時間 4ns
定點操作時間 80ns
浮點操作時間 150ns
運動控制
控制軸數 最大控制軸數 32 8
點位運動 手動功能 ● ●
回零功能 ● ●
定點功能 ● ●
速度控制 ● ●
變速功能(保留) ● ●
急停(STOP)功能 ● ●
停止(Halt)功能(保留) ● ●
復位功能 ● ●
位置疊加功能 ● ●
倍率改變功能(保留) ● ●
時間位置控制(保留) ● ●
時間速度控制(保留) ● ●
插補運動 直線插補 4軸，200kHz，支持脈沖+符號、正/反轉脈沖序列和正交編碼脈沖三種模式 4軸，200kHz，支持脈沖+符號、正/反轉脈沖序列和正交編碼脈沖三種模式
平面圓弧插補 2軸，200kHz，支持脈沖+符號、正/反轉脈沖序列和正交編碼脈沖三種模式 -
軸組(保留) 多路直線插補(總線) ● -
多路平面圓弧插補(總線) ● -
單軸多軸混合控制(總線) ● -
電子凸輪 凸輪表最大數量 64個表 64個表
所有凸輪表最大點數 4194240 4194240
單個凸輪表最大點數 65535 65535
TP補償 64組 64組
電子齒輪 ● ●
運動控制周期 EtherCAT數據通信周期使用相同控制周期；
脈沖通信周期1ms		 EtherCAT數據通信周期使用相同控制周期；
脈沖通信周期1ms
位置單元 脈沖數、毫米、英寸 脈沖數、毫米、英寸
時鐘
內部時鐘 環境溫度為55℃時：誤差為-3.5~+0.5分鐘/月
環境溫度為25℃時：誤差為-1.5~+1.5分鐘/月
環境溫度為0℃時：誤差為-3~+1分鐘/月
組態編程
編程平臺 Invtmatic Studio
編程語言 IL 、ST、 FBD 、LD、 CFC、 SFC
基本規格
使用環境溫度 -10~55℃
使用環境濕度 10%~95%(無凝露)
存儲環境溫度 -40~70℃
存儲環境濕度 10%～100%，有冷凝
防護等級 IP20
使用環境 無腐蝕性氣體
海拔高度 海拔2000米或以下
安裝位置 控制柜內
污染度 2或以下：符合IEC 61131-2
浪涌 2kV
抗干擾 電源線2kV(符合IEC 61000-4-4標準)
靜電等級 6kV CD or 8kV AD
耐振動 5～8.5Hz 振幅3.5mm；8.5～150Hz 加速度10m/s¬2 ；X/Y/Z axis, 10cycles
尺寸和重量
尺寸W×H×D（mm） 80*90*95mm
重量 0.38kg
注：● 代表支持；-代表不支持
